El sistema LiDAR aéreo de alta precisión de nueva generación de DJI incorpora un láser de largo alcance capaz de alcanzar hasta 950 m [1], incluso en objetos con solo un 10 % de reflectividad. Dos cámaras de cartografía RGB de 100 MP y un sistema POS de alta precisión aceleran la adquisición de datos geoespaciales, permitiendo una cobertura diaria de hasta 100 km².

LiDAR de largo alcance de 1535 nm
Dos cámaras de cartografía RGB de 100 MP
Alta precisión
Alta penetración
Hasta 100 km² por día
Solución integral
DJI Care Enterprise

Un nuevo concepto en rendimiento de hardware

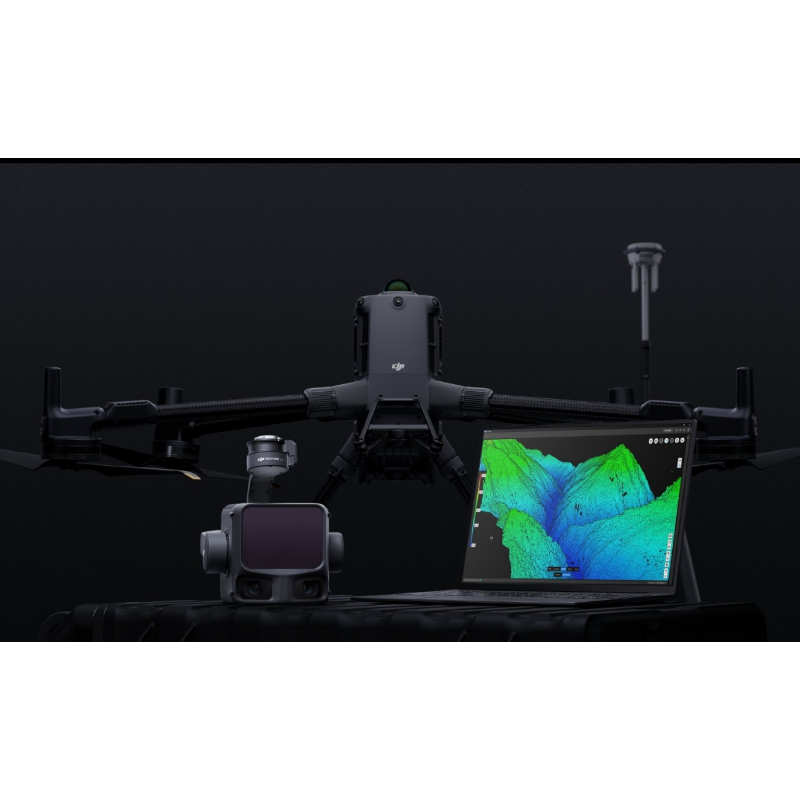

Zenmuse L3 integra un láser de largo alcance de 1535 nm, dos cámaras de cartografía RGB de 100 MP, un sistema POS de alta precisión y un estabilizador de tres ejes, todo en un dispositivo compacto que ofrece un rendimiento sin precedentes para su tamaño.

LiDAR de largo alcance de 1535 nm

Largo alcance, amplia cobertura

Zenmuse L3 alcanza un rango máximo de detección de 950 m a una frecuencia de pulso de 100 kHz, que se probó bajo una luz ambiental de 100 klx y en objetos con una reflectividad del 10 %. La frecuencia de pulso ajustable da lugar a una salida de potencia flexible y permite una adaptación óptima a diferentes escenarios operativos Las altitudes de vuelo típicas de 300 a 500 m amplían significativamente  la cobertura en un solo vuelo y aumentan la eficacia cartográfica.

Punto pequeño, gran energía

Con una divergencia del rayo láser de solo 0.25 mrad (1/e²), el tamaño del punto en el mismo rango equivale aproximadamente a una quinta parte del de Zenmuse L2, lo que permite detectar objetos más pequeños como líneas eléctricas y ramas. Una mayor densidad de energía genera una capacidad de penetración más fuerte, lo que incrementa significativamente la densidad de puntos en el suelo bajo la vegetación y permite una reconstrucción de alta precisión de terrenos y estructuras complejos.

Frecuencia de pulso alta, retornos múltiples

Con una frecuencia máxima de emisión de pulsos láser de 2 millones de pulsos por segundo y compatibilidad con hasta 16 retornos, Zenmuse L3 ofrece una reconstrucción espacial de alta precisión. La densidad de la nube de puntos y la capacidad de penetración pueden ajustarse para satisfacer distintas necesidades, que van desde cartografía de alta precisión hasta entornos complejos.

Modos de escaneo

Admite los modos de escaneo lineal, en forma de estrella y no repetitivo para diferentes escenarios operativos:
• Lineal: logra una distribución de nube de puntos más uniforme, ideal para la cartografía de terrenos de alta precisión.
• Forma de estrella: equilibra la precisión con varios ángulos de escaneo y capacidad de penetración, ideal para bosques o entornos urbanos densos.
• No repetitivo: ofrece varios ángulos de escaneo y una cobertura más amplia, optimizados para inspecciones de líneas eléctricas y otros estudios estructurales complejos.

Sistema de dos cámaras de cartografía RGB de 100 MP

Equipada con dos sensores CMOS RGB de 100 MP 4/3 y un obturador mecánico, Zenmuse L3 ofrece una precisión y eficiencia significativamente mejoradas. La combinación de píxeles admite una resolución efectiva de 25 MP con un tamaño de píxel mayor, por lo que ofrece una reproducción de color superior incluso en condiciones de escasa iluminación.
Equipada con dos sensores CMOS RGB de 100 MP 4/3 y un obturador mecánico, Zenmuse L3 ofrece una precisión y eficiencia significativamente mejoradas. La combinación de píxeles admite una resolución efectiva de 25 MP con un tamaño de píxel mayor, por lo que ofrece una reproducción de color superior incluso en condiciones de escasa iluminación.
Las dos cámaras de cartografía RGB ofrecen un campo de visión (FOV) horizontal de hasta 107°, para que cada captura cubra un área más amplia. Incluso con un solapamiento lateral de LiDAR del 20 %, puedes capturar datos tanto para modelos digitales de ortofoto (DOM) como para modelos digitales de elevación (DEM) en un solo vuelo, mejorando así en gran medida la eficiencia operativa.

La precisión se une a la eficiencia

Zenmuse L3 ofrece mejoras significativas tanto en la precisión de la nube de puntos como en la precisión RGB, al tiempo que lleva la eficiencia a nuevos niveles. Al emparejarla con DJI Matrice 400, un solo vuelo puede cubrir hasta 10 km², lo que permite una cartografía de alta precisión de hasta 100 km² por día [2]. Los resultados alta precisión en áreas extensas se entregan en un flujo de trabajo sin interrupciones.

Alta precisión

Sistema patentado de alta precisión
El sistema POS de alta precisión mejorado alcanza una precisión de rumbo de 0.02° y una precisión de inclinación de 0.01° (posprocesado, 1σ). El LiDAR de desarrollo propio ofrece una repetibilidad de medición de 5 mm a 150 m (1σ)  y admite sincronización temporal a nivel de microsegundos. Cada unidad pasa por una rigurosa calibración de fábrica para garantizar resultados de relevamiento fiables de manera constante.
Precisión de los datos LiDAR
La precisión vertical es superior a 3 cm a una altitud de 120 m, superior a 5 cm a 300 m y superior a 10 cm a 500 m , lo que permite realizar proyectos de cartografía a escalas de 1:500, 1:1000 y 1:2000 con facilidad. El grosor de la nube de puntos que genera Zenmuse L3 es solo la mitad que el de Zenmuse L2, lo que permite análisis avanzados y aplicaciones de alta precisión.
Precisión fotogramétrica
Al contar con dos cámaras de cartografía RGB de 100 MP, Zenmuse L3 logra una distancia de muestreo en tierra (GSD) de 3 cm incluso a una altitud de vuelo de 300 m [7]. La sincronización de posición en tiempo real permite operar sin puntos de control de tierra (Ground Control Points, GCP), garantizando imágenes de alta calidad para una cartografía precisa.

Alta penetración

Alta densidad de puntos de suelo
Con un punto láser más pequeño y una mayor energía por pulso, Zenmuse L3 ofrece una capacidad de penetración superior. En la cartografía del terreno y en aplicaciones similares, capta más puntos terrestres con mayor exhaustividad, lo que mejora significativamente la precisión y la integridad de los datos del terreno para un ajuste y una reconstrucción superficial precisos.

Alta eficiencia

Cuando se monta en DJI Matrice 400, Zenmuse L3 ofrece una alta eficiencia. A una altitud de vuelo de 300 m, un solo vuelo puede cubrir hasta 10 km², ofreciendo hasta 100 km² de cobertura diaria .
Cuando se monta en DJI Matrice 400, Zenmuse L3 ofrece una alta eficiencia. A una altitud de vuelo de 300 m, un solo vuelo puede cubrir hasta 10 km², ofreciendo hasta 100 km² de cobertura diaria .
Captura simultáneamente datos LiDAR y RGB para generar una variedad de productos cartográficos en un solo vuelo, incluyendo DEM, DOM y más.

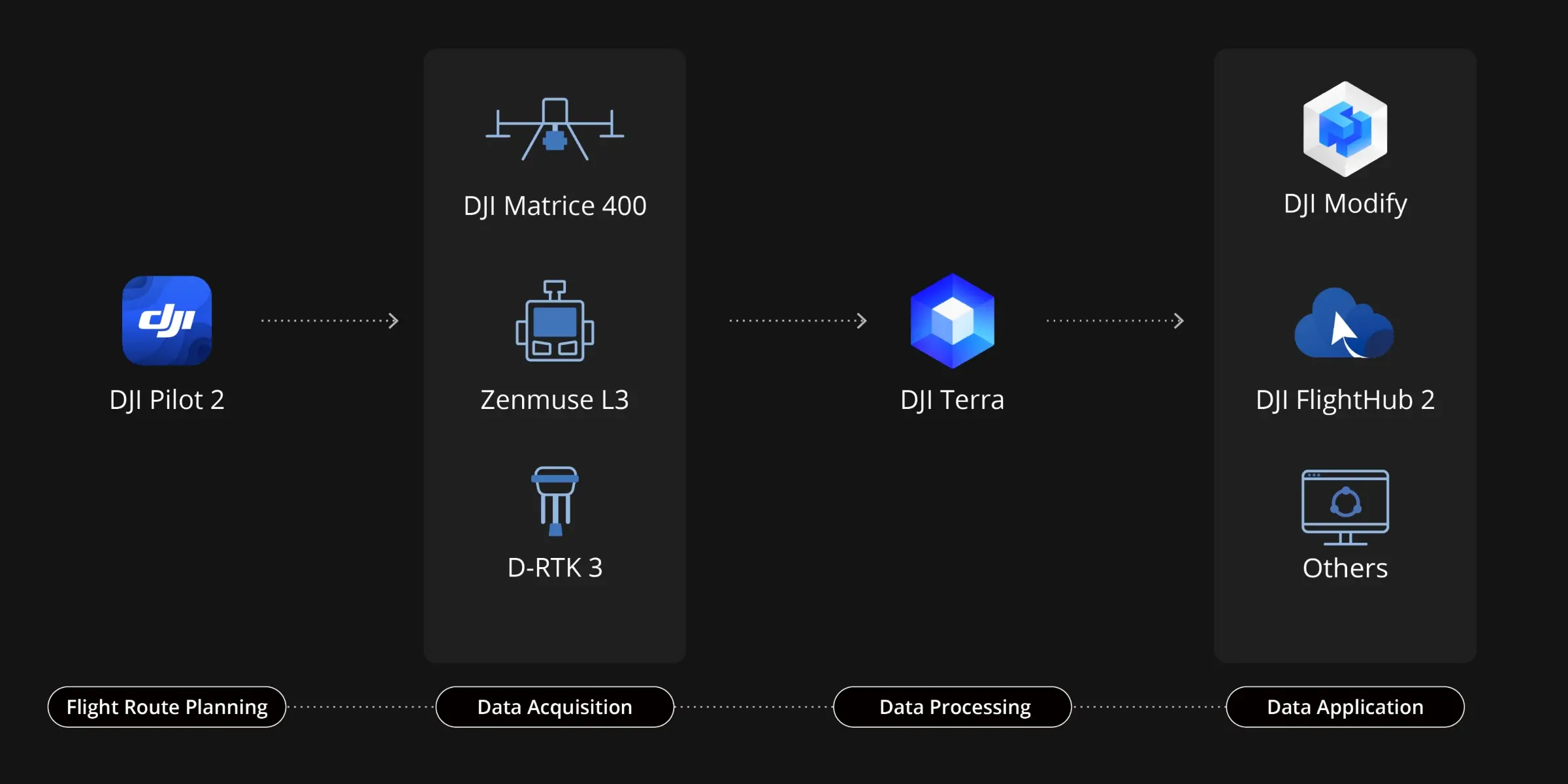

Solución integral

Zenmuse L3 se integra perfectamente con el ecosistema de DJI para ofrecer una solución cartográfica de extremo a extremo. Desde la adquisición y el procesamiento de datos hasta su aplicación, este flujo de trabajo unificado es más sencillo de utilizar y más fácil de dominar que las configuraciones tradicionales de varias plataformas, lo que ayuda a los usuarios a completar eficientemente una amplia gama de tareas de cartografía.

Adquisición de datos

DJI Pilot 2 recomienda automáticamente los parámetros de vuelo según las rutas definidas por el usuario y genera el gráfico de perfil de densidad de la franja de vuelo y gráficos de distribución de nube de puntos antes del despegue, lo que permite a los usuarios obtener una vista previa de los resultados de la nube de puntos.
DJI Pilot 2 recomienda automáticamente los parámetros de vuelo según las rutas definidas por el usuario y genera el gráfico de perfil de densidad de la franja de vuelo y gráficos de distribución de nube de puntos antes del despegue, lo que permite a los usuarios obtener una vista previa de los resultados de la nube de puntos.
Zenmuse L3 mejora significativamente el seguimiento de líneas eléctricas, para permitir operaciones a altitudes de hasta 130 m. Sin esquivar obstáculos ni cruzar líneas, Zenmuse L3 permite la adquisición completa de datos de corredores eléctricos en un solo vuelo recto en la mayoría de los escenarios.
DJI Pilot 2 admite la visualización en pantalla dividida de cualquiera de las dos fuentes de datos (nube de puntos, RGB o Vision Assist), lo que permite a los usuarios combinar libremente las pantallas para adaptarlas a sus necesidades. Durante la función de seguimiento de líneas eléctricas o cuando las cámaras RGB están orientadas hacia abajo, Asistencia visual ofrece imágenes frontales en tiempo real, lo que reduce los riesgos de vuelo y mejora la eficiencia y la seguridad integral.
Admite la reconstrucción SLAM de nube de puntos en tiempo real, con previsualizaciones instantáneas de nube de puntos en 2D y 3D durante las operaciones, lo que permite a los usuarios monitorear el progreso y tomar mediciones a medida que se recopilan los datos. Los resultados de la nube de puntos también pueden sincronizarse al instante en la nube a través de DJI FlightHub 2 para una respuesta y evaluación rápidas en situaciones de emergencia.
Las salidas de nube de puntos de Zenmuse L3 son totalmente compatibles con DJI FlightHub 2. Los usuarios pueden visualizar y gestionar información de la nube de puntos en tiempo real, generar fácilmente rutas de vuelo detalladas, anotar y compartir puntos de interés, y realizar mediciones avanzadas de líneas y áreas directamente en la nube.

Procesamiento de datos

Procesamiento de datos PPK

DJI Terra cuenta con sólidas capacidades PPK (cinemática posprocesada) integradas, compatibles con D-RTK 3 y datos de estaciones base estándar. La plataforma admite PPK local para imágenes RGB y LiDAR, para proporcionar precisión centimétrica de posicionamiento, incluso en zonas con conectividad de red limitada o cuando RTK no está disponible.

Aplicación de datos

Filtro inteligente

DJI Modify admite la clasificación semántica inteligente de nube de puntos, que distingue automáticamente el suelo, la vegetación, los edificios, los cables, las torres eléctricas y más. Tras la clasificación, los usuarios pueden ajustar eficientemente las categorías mediante el uso de herramientas de Selección rápida y Selección de estructura, mejorando aún más la precisión de la clasificación y la eficiencia del procesamiento.

Solución integral

Ofrece un flujo de trabajo completo que abarca la captura, el tratamiento y la aplicación de datos.
